AAC Jetpack Navigation Component

Android Architecture Component Library 중 하나인 Navigation 에 대해서 끄젹어봅니다🧐

https://developer.android.com/guide/navigation/navigation-design-graph

Navigation 이란?

Jetpack 중 하나인 Navigation Component 는 액티비티나 프래그먼트 간의 이동을 안정적이고 간단하게 도와주는 컴포넌트이다. 또한 화면간의 이동을 iOS 의 storyboard 처럼 직관화할 수 있어 어플리케이션의 화면흐름을 쉽게 알 수 있다. Android Document에 명시된 네비게이션 도입으로 인한 장점은 아래와 같다.

• 프래그먼트 트랜잭션 처리

• 화면간의 이동을 올바르게 처리

• 애니메이션과 전에 대한 표준화된 리소스 제공

• 딥 링크 구현 및 처리 용이

• 최소한의 추가작업으로 상단 툴바/ 하단 네비게이션을 포함

• Safe Args - 화면 전환간의 데이터 전달을 전달할 때 안정성을 제공

• ViewModel 지원

구성요소

Navigation Graph

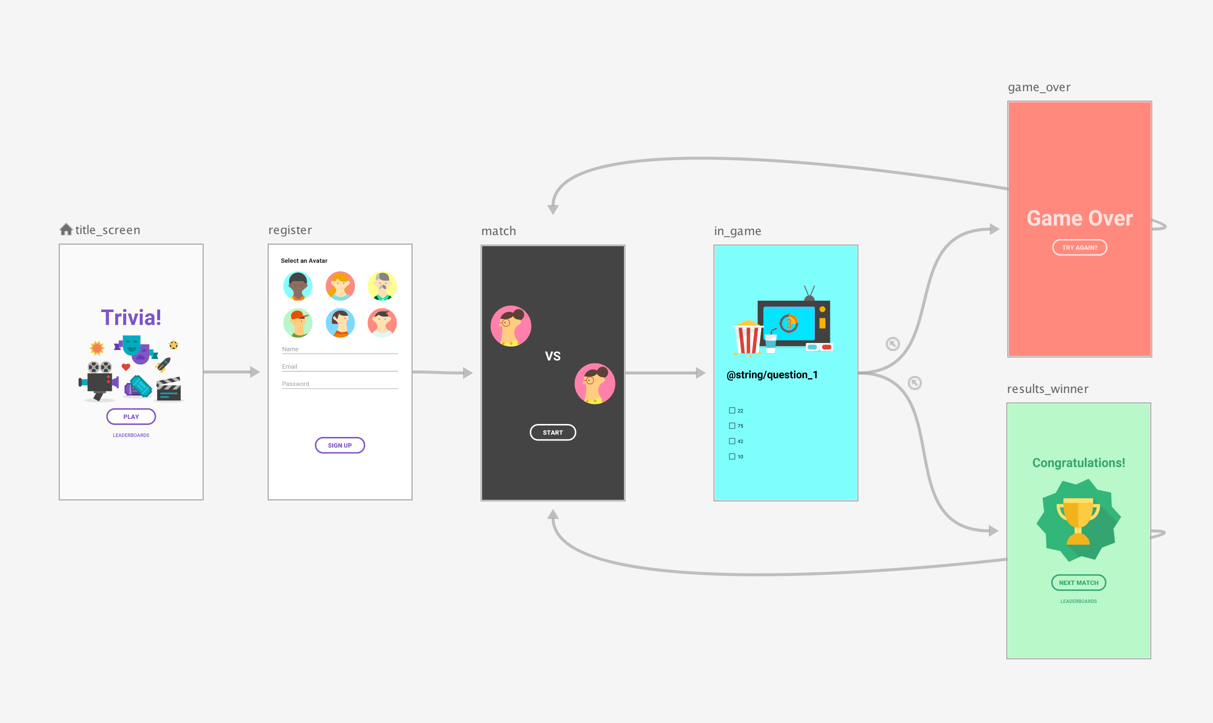

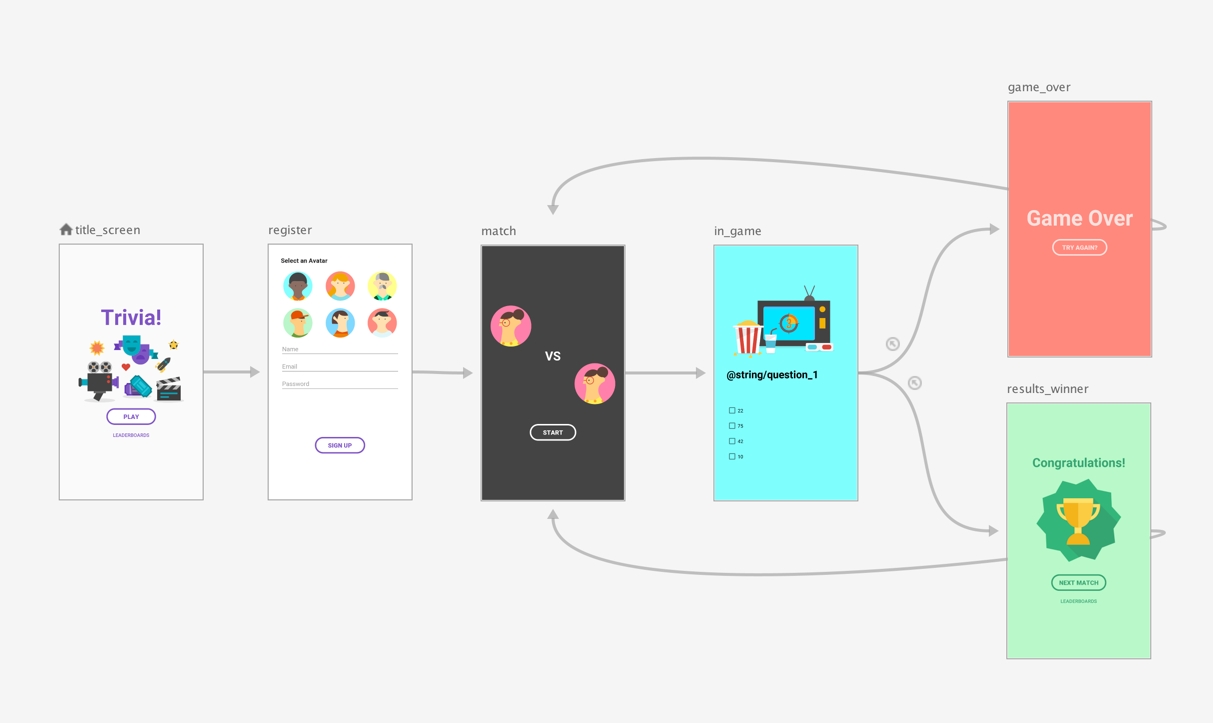

모든 네비게이션 관련 정보가 하나의 모여있는 XML 리소스이다. 어플리케이션 내 화면간의 이동에 대해 플로우를 직관화하여 한 눈에 알아보기 쉽게 확인할 수 있다.

NavHost

Navigation Graph에서 대상을 표시하는 빈 컨테이너이다. 구성요소에는 프래그먼트 대상을 표시하는 기본 NavHost 구현인 NavHostFragment 가 포함된다.

NavController

NavHost 에서 앱 탐색을 관리하는 객체이다. NavController 는 사용자가 앱 내에서 이동할 때 NavHost 에서 대상 화면의 전환을 조종한다

구현

- Navigation 라이브러리 추가 (build.gradle)

def nav_version = "2.5.0"

implementation "androidx.navigation:navigation-fragment-ktx:$nav_version"
implementation "androidx.navigation:navigation-ui-ktx:$nav_version"

- Navigation Graph 추가

1. res 디렉토리에서 New > Android Resource File 을 선택한다.

2. 파일명 입력 (ex: nav_graph)

3. ResourceType 설정을 Navigation 으로 선택한다.

- NavHost 추가 (activity_main.xml)

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">


    <androidx.fragment.app.FragmentContainerView
        android:id="@+id/nav_container"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:defaultNavHost="true"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:navGraph="@navigation/nav_graph" />

</androidx.constraintlayout.widget.ConstraintLayout>

액티비티에 프래그먼트들의 컨테이너 역할을 하는 NavHost 구현인 NavHostFragment 를 추가한다.

android:name 속성은 NavHost 구현의 클래스 이름을 포함한다.

app:navGraph 속성은 NavHostFragment 를 Navigation Graph(탐색 그래프) 와 연결한다. 탐색 그래프는 사용자가 이동할 수 있는 이 NavHostFragment 의 모든 대상을 지정한다

app:defaultNavHost 속성을 true로 설정하면 NavHostFragment 가 시스템 뒤로가기 버튼을 가로챕니다. 동일한 레이아웃에 여러 호스트가 있다면(예: 창이 2개인 레이아웃) 한 호스트만 기본 NavHost로 지정해야 한다. - Navigation Graph 대상 추가 이제 네비게이션에서 사용할 프래그먼트들을 nav_graph.xml 에 추가한다.

nav_graph.xml 파일을 열고 아래와 사진에 표시된 버튼을 클릭하면 프래그먼트 클래스 목록이 노출되며 더블 클릭 시, 그래프에 해당 프래그먼트가 추가된다.

프래그먼트를 그래프에 처음 추가하게 되면 tools:layout 속성을 제외하고 위와 같은 소스가 추가된다.

app:startDestination 속성은 navHost로 지정된 해당 액티비티가 실행되었을 때, 처음으로 시작하는 화면설정이다. 아래 fragment 태그에 정의된 id 와 동일해야 한다. android:label 속성은 사용자가 읽을 수 있는 대상 이름을 포함한다. 예로 NavGraph 를 setupWithNavController()를 사용하여 Toolbar와 연결한 경우, UI에 해당 라벨 값이 표시된다. tools:layout 속성은 해당 프래그먼트에 레이아웃을 연결하여 그래프 화면에서 해당 화면을 미리보여줄 수 있다.

- 화면간의 이동 구현

프래그먼트를 하나 더 생성하고, 위와 같은 방식으로 탐색 그래프에 대상을 추가한다.

오른쪽 listFragment는 tools:layout 속성을 주지 않은 상태이다.

프래그먼트를 추가하고 Navigation Editor 에서 특정 프래그먼트를 클릭하면 위 사진과 같이 오른쪽 중앙에 큰 동그라미가 표시된다. 해당 버튼을 클릭 한 채로 이동하려는 대상(listFragment) 로 끌고가면 XML 코드에서 action 이라는 태그가 생성되며 화면전환 대상 지정은 끝이다.

이동 방법은 아래와 같다.

override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)

        Handler(Looper.getMainLooper()).postDelayed({
            // 화면이동전환_1
            findNavController().navigate(R.id.action_homeFragment_to_listFragment2)
            // 화면이동전환_2 todo: safe-args 때 많이 사용
            val hl = HomeFragmentDirections.actionHomeFragmentToListFragment2()
            findNavController().navigate(hl)
        }, 500)
    }

화면전환 1번방식은 nav_graph 파일에 정의된 액션태그에 아이디와 동일하다 화면전환 2번방식은 추후에 작성할 safe-args 관련하여 플러그인 설정 후 사용이 가능하다

NavDirections

NavDirection 은 Activity 실행과 비교하면 Intent 와 비슷하다. 개발자가 직접 설정하는게 아닌, Navigation에 의해 자동으로 생성되는 클래스이다. 위 예제 코드에서 언급한 SafeArgs 는 Bundle 에서 NavGraph 선언과 동일한 Type Data를 가져오는 Helper로 생각하면 된다.
